深井泵QJ系列不銹鋼深井泵
外形尺寸圖

不銹鋼系列深井泵是引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機，對水質絕對無污染，是當前國內外深井泵之精品。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

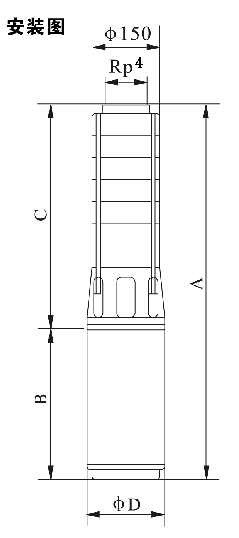

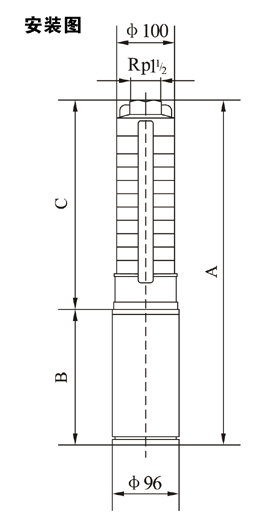

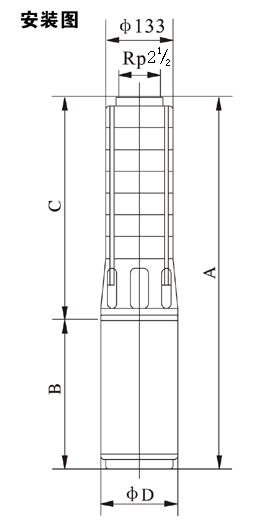

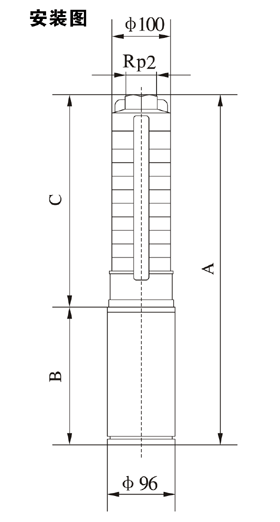

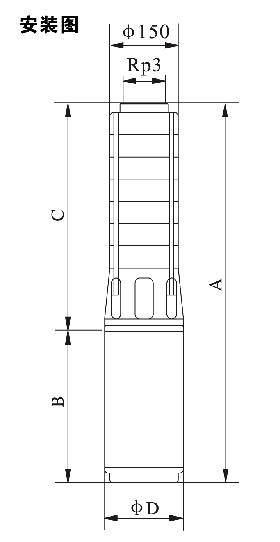

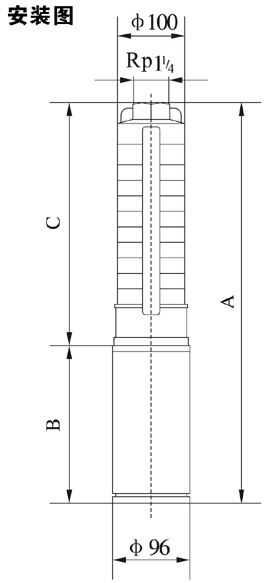

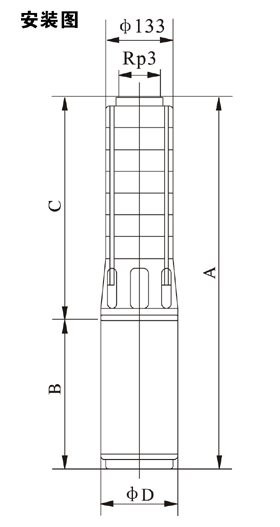

深井泵QJ系列1、不銹鋼深井泵外形尺寸圖

泵型號	尺寸			重量
泵型號	A	B	C	重量
QJ1-6	667	370	297	12
QJ1-9	730	370	360	13
QJ1-13	824	380	444	15
QJ1-17	928	400	528	17
QJ1-21	1052	440	612	19
QJ1-25	1136	440	696	20
QJ1-28	1229	470	759	23
QJ1-32	1313	470	843	24
QJ1-36	1397	470	927	25
QJ1-39	1500	510	990	29
QJ1-42	1563	510	1053	30
QJ1-46	1647	510	1137	31
QJ1-50	1731	510	1221	32

深井泵QJ系列3、不銹鋼深井泵外形尺寸圖

泵型號	尺寸			重量
泵型號	A	B	C	重量
QJ3-6	667	370	297	12
QJ3-9	740	380	360	13
QJ3-12	823	400	423	16
QJ3-15	926	440	486	18
QJ3-18	999	440	549	19
QJ3-22	1103	470	633	22
QJ3-27	1248	510	738	27
QJ3-32	1353	510	843	28
QJ3-38	1589	620	969	31
QJ3-43	1694	620	1074	32

深井泵QJ系列5、不銹鋼深井泵外形尺寸圖

泵型號	尺寸			重量
泵型號	A	B	C	重量
QJ5-4	625	370	255	12
QJ5-6	677	380	297	13
QJ5-8	739	400	339	15
QJ5-12	863	440	423	17
QJ5-17	998	470	528	21
QJ5-21	1122	510	612	26
QJ5-25	1206	510	696	27
QJ5-29	1400	620	780	29
QJ5-33	1484	620	864	30
QJ5-38	1719	750	969	33
QJ5-43	1824	750	1074	35

深井泵QJ系列8、不銹鋼深井泵外形尺寸圖

泵型號	尺寸			重量
泵型號	A	B	C	重量
QJ8-5	853	400	453	16
QJ8-7	977	440	537	19
QJ8-10	1133	470	663	22
QJ8-12	1257	510	747	27
QJ8-15	1619	510	873	29
QJ8-18	1383	620	999	32
QJ8-21	1875	750	1125	35
QJ8-25	2043	750	1293	37
QJ8-30	2343	840	1503	43
QJ8-37	2637	840	1797	46
QJ8-44	3011	920	2091	55
QJ8-50	3263	920	2343	58

深井泵QJ系列12、不銹鋼深井泵外形尺寸圖

泵型號	尺寸			重量
泵型號	A	B	C	重量
QJ12-5	1005	470	535	21
QJ12-7	1175	510	665	26
QJ12-10	1480	620	860	30
QJ12-13	1805	750	1055	34
QJ12-15	2025	840	1185	38
QJ12-18	2220	840	1380	40
QJ12-21	2495	920	1575	47
QJ12-25	2755	920	1835	50

深井泵QJ系列17、不銹鋼深井泵外形尺寸圖

泵型號	尺寸				重量
泵型號	A	B	C	D	重量
QJ17-1	708	380	328	96	17
QJ17-2	828	440	388	96	21
QJ17-3	959	510	449	96	28
QJ17-4	1019	510	509	96	29
QJ17-5	1190	620	570	96	32
QJ17-6	1380	750	630	96/143	35/41
QJ17-7	1441	750	691	96/143	36/42
QJ17-8	1591	840	751	96/143	41/49
QJ17-9	1652	840	812	96/143	42/50
QJ17-10	1712	840	872	96/143	43/51
QJ17-11	1853	920	933	96/143	49/60
QJ17-12	1913	920	993	96/143	50/61
QJ17-13	1974	920	1054	96/143	51/62
QJ17-14	2000	870	1130	143	75
QJ17-15	2061	870	1191	143	76
QJ17-16	2121	870	1251	143	77
QJ17-17	2182	870	1312	143	78
QJ17-18	2292	920	1372	143	85
QJ17-19	2353	920	1433	143	86
QJ17-20	2413	920	1499	143	87
QJ17-21	2534	980	1554	143	95
QJ17-22	2594	980	1614	143	96
QJ17-23	2655	980	1675	143	98
QJ17-24	2715	980	1753	143	99
QJ17-25	2826	1030	1796	143	106
QJ17-26	2880	1030	1856	143	107

深井泵QJ系列30、不銹鋼深井泵外形尺寸圖

泵型號	尺寸				重量
泵型號	A	B	C	D	重量
QJ30-1	802	440	362	96	20
QJ30-2	968	510	458	96	28
QJ30-3	1174	620	554	96	31
QJ30-4	1400	750	650	96/143	35/41
QJ30-5	1586	840	746	96/143	40/48
QJ30-6	1682	840	842	96/143	42/50
QJ30-7	1858	920	938	96/143	49/60
QJ30-8	1954	920	1034	96/143	51/61
QJ30-9	2016	870	1146	143	75
QJ30-10	2112	870	1242	143	77
QJ30-11	2208	870	1338	143	79
QJ30-12	2354	920	1434	143	85
QJ30-13	2450	920	1530	143	87
QJ30-14	2606	980	1626	143	96
QJ30-15	2702	980	1722	143	98
QJ30-16	2848	1030	1818	143	106
QJ30-17	2944	1030	1914	143	108
QJ30-18	2100	1090	2010	143	117
QJ30-19	3196	1090	2106	143	119
QJ30-20	3292	1090	2202	143	120
QJ30-21	3388	1090	2298	143	122
QJ30-22	3554	1160	2349	143	138
QJ30-23	3650	1160	2490	143	140
QJ30-24	3746	1160	2586	143	142
QJ30-25	3842	1160	2682	143	144

深井泵QJ系列42、不銹鋼深井泵外形尺寸圖

泵型號	尺寸				重量
泵型號	A	B	C	D	重量
QJ42-1	888	510	378	96	29
QJ42-2	1111	620	491	96	33
QJ42-3	1444	840	604	96/143	40/48
QJ42-4	1637	920	717	96/143	47/58
QJ42-5	1750	920	830	96/143	49/60
QJ42-6	1892	870	959	96/143	73
QJ42-7	1992	920	1072	96/143	80
QJ42-8	2165	980	1185	143	89
QJ42-9	2328	1030	1298	143	97
QJ42-10	2441	1030	1411	143	100
QJ42-11	2614	1090	1524	143	109
QJ42-12	2727	1090	1637	143	111
QJ42-13	2910	1160	1750	143	127
QJ42-14	3023	1160	1863	143	129
QJ42-15	3136	1160	1976	143	131
QJ42-16	3319	1230	2089	143	145
QJ42-17	3432	1230	2202	143	147
QJ42-18	3645	1330	2315	143	162
QJ42-19	3758	1330	2428	143	164
QJ42-20	3871	1330	2541	143	167
QJ42-21	4220	1570	2654	143	192
QJ42-22	4337	1570	2767	143	194

深井泵QJ系列60、不銹鋼深井泵外形尺寸圖

泵型號	尺寸				重量
泵型號	A	B	C	D	重量
QJ60-1	878	510	368	96	30
QJ60-2-2	1101	620	481	96	33
QJ60-2	1231	750	481	96/143	35/41
QJ60-3	1434	840	594	96/143	41/49
QJ60-4	1627	920	707	96/143	48/59
QJ60-5	1690	870	820	96/143	72
QJ60-6	1869	920	949	96/143	78
QJ60-7	2042	980	1062	143	87
QJ60-8-2	2155	980	1175	143	88
QJ60-8	2205	1030	1175	143	96
QJ60-9-2	2318	1030	1288	143	97
QJ60-9	2378	1090	1288	143	105
QJ60-10	2491	1090	1401	143	107
QJ60-11	2674	1160	1514	143	123
QJ60-12	2787	1160	1627	143	125
QJ60-13	2900	1160	1740	143	127
QJ60-14	3083	1230	1853	143	141
QJ60-15	3196	1230	1966	143	143
QJ60-16	3409	1330	2079	143	158
QJ60-17	3522	1330	2192	143	160
QJ60-18	3635	1330	2305	143	162
QJ60-19	3988	1570	2418	143	188
QJ60-20	4101	1570	2531	143	190
QJ60-21	4214	1570	2644	143	191
