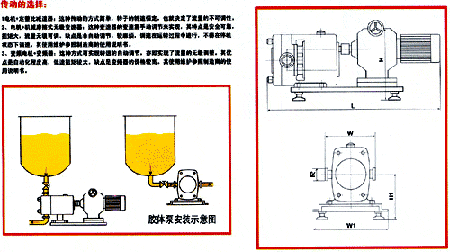

膠體泵安裝、外型尺寸
產品 型號
R
L
H
H 1
W
W 1
備注
LQ
Ø50.5
780
390
170
190
240
接
卡
LQ
Ø50.5
850
400
170
190
280
LQ
Ø50.5
980
450
185
220
330
LQ
Ø50.5
1000
450
190
250
330
LQ
Ø63.5
1050
480
220
270
350
LQ
Ø63.5
1100
490
220
270
360
LQ
Ø77.5
1250
580
260
270
480
LQ
Ø77.5
1250
600
260
270
480
LQ
Ø77.5
1270
600
295
370
480
LQ
Ø91
1320
670
295
370
480
LQ
Ø106
1500
670
295
370
480
LQ
Ø106
1600
700
310
380
500
LQ
Ø119
1650
700
310
380
500
LQ系列膠體泵使用說明：

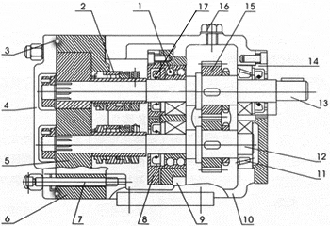

一、簡圖
1、雙列球軸承 2、泵用機械密封 3、O形密封圈 4、泵面蓋 5、三葉形泵輪 6、泵體 7、雙頭螺柱 8、軸承壓蓋 9、軸承支座 10、齒輪輪箱 11、圓錐滾子軸承 12、傳動軸 13、主傳動軸 14、齒輪箱后蓋 15、斜齒輪輪（一對） 16、油封 17、O形密封圈
二、安裝

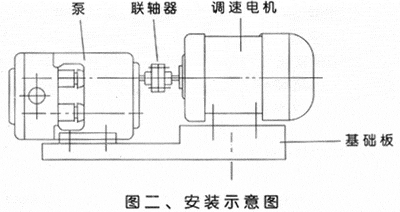

由于該泵不附帶電機、調整裝置和基礎板等其它配件，故在安裝本泵時，希參照下圖（安裝示意圖）及前面的技術參數表中的電機功率和最高限速，選用合適的電機（最好選用調速電機）型號和一副彈性聯軸器，并按照本泵及所選電機的中心高、配制一塊不銹鋼的基礎板。
在安裝時。還應注意的幾個問題：
2、因本泵是屬定容泵，每轉排量固定，一旦上道工序因故停止工作而泵仍在繼續工作的話，泵的壓力將無限升高，最后導致密封泄漏、機件損壞等事故的發生，為此，必須采取有效的預防措施。例一：與上、下工序間應連鎖，當上、下工序停機時，同時停止泵的工作。例二、可在輸出的管路裝安全閥及超壓回路系統，一旦超壓時會自動卸荷。
三、操作
本泵操作方便、安全、只要一按電鈕，接通電源，便開始正常工作，為確保泵能更好的工作，還應注意以下要領。
2、在開泵時：必須讓它下一道工序的設備先啟動工作，然后，才能啟動本泵。
對于任何機械設備，平時維護保養工作做得好壞，它不僅反映在生產是否正常，更重要的直接影響到機械設備的使用奉命，對于泵來說，當然也不例外，為此，注意以下幾方面維護保養工作。
LQ系列膠體泵 (轉子泵)
更多信息
口
連
接
方
式
：
箍
、
螺
紋
、
法
蘭
注：
* 本表中標的單位為mm，表內接口尺寸是按常采用卡箍快裝式連接端頭直徑尺寸為準（接口的選擇，亦可采用螺紋快裝、法蘭等接口形式，具體進出口尺寸省略）。
* 本產品可根據用戶的特殊要求或說明進行特別制造。
* 產品在不影響基本結構及性能的改進時，恕不另行通知。
1、泵與電機出軸的聯接，應首先各自校正水平并保證兩者同軸后方可裝上聯軸器，否則，將會造成機件損壞。
3、如果對泵加控制閥門的話，只能裝在泵的進口管路上，出口管路上不宜裝控制閥門，容易造成失誤超壓。
全部安裝完畢后，應進行全面檢查，包括機件堅固、電氣接線等，然后，用手將泵轉動3~5轉，察聽有否卡住或松動現象，直到正常為止，再進行通是電試運轉，如發現異常，因停止檢修，侍一切正常后才能交付使用。
1、在開泵前：首先檢查一下泵的零部件是否完好進、出管路上的閥門是否全部打開，總之，必須保證機件完好、管路暢通。
3、在運轉過程中，應隨時地注意動作是否正常，如發現泵前斷流或泵后阻塞等現象，應及時停機，排除故障后再開機。
4、當全線停止工作時，應按流程先后依次停機，即先將泵停了之后，再停泵后面的有關設備。
1、密封件、泵的密封分為靜件密封和動件密封，支靜件密封的密封圈（參閱圖一、件3）應注意表面不要有劃痕或碰傷，否則，為直接影響密封效果；對于動件密封，因為它會受到壓力大小和輸送介質的腐蝕，還有介質中微粒磨損等諸多因素的影響（參閱圖一、件2）如果稍有不慎，很可能會有泄漏現象發生。一旦產品泄漏，應及時停機檢修，用柔軟干凈的棉布擦凈，涂上一層甘油，組裝后，先用手后，方可開機使用，如修復無望，應更換新件。
2、潤滑件，對本泵的傳動齒輪、滾動軸承、必須保持良好的潤滑條件（參閱圖一、的件15、件11和件1），平時，經常注意齒輪中油位的高低，給予足夠的潤滑油，并要保證油質的純正、清潔、定期（六個月或一年）更換一次新油。
3、電氣系統，在用電設備周圍，不準存放有破壞絕緣的器械，物質或氣體。同時必須保持用電設備在干燥的環境里工作。如難以避免應加有防潮設施。
4、日常保養，每當停機不工作時，將根據輸送物料的性質，選用相應的清洗劑，將泵進行有效的清洗，最后還得用清水清洗一遍，確保泵的清潔衛生。申銀泵業（2006）
